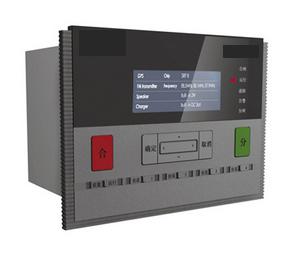

SYK微机保护装置

· 友好的人机界面，LCD全中文显示，可同时显示接线图、测量量、告警等信息。

· 具有高可靠性。元件采用工业级CMOS芯片，在机箱设计、电源设计、电路设计上总体考虑了电磁兼容性，具有较强的抗干扰能力。

· 强大的远方装置管理功能,通过上位机可实现遥控、遥信、 遥调、遥测等功能。

· 具有事件记录功能。可同时保存30条SOE记录，可记录事件的发生时间、类型及动作值。并具有掉电不丢失功能。

· 完善的自检体系，包括对RAM、FLASH、定值及测量通道系数的正常值的检测。

· 装置性价比高，体积小，特别适合于分散安装在开关柜环网柜上。

· 装置适用于10kV、6kV保护。

· 系列综合微机保护装置是集最新的应用电子技术、计算机技术、电力自动化技术、通信技术为一体的新一代变电站自动化产品。它具有保护、测量、控制、告警、通信等多种功能。是构成10kV/6kV智能化开关柜的核心保护监控元件。

1.概述

SYK系列是专门针对10kV/6kV电压等级的线路和主设备开发的功能适用、性能稳定、使用维护简单、抗干扰能力强、具有高性价比的综合微机保护装置，由于它体积小，接线简单，特别适合于安装在开关柜或环网柜上。

2.特点：

· ●友好的人机界面，LCD全中文显示，可同时显示接线图、测量量、告警等信息。

· ●具有高可靠性。元件采用工业级CMOS芯片，在机箱设计、电源设计、电路设计上总体考虑了电磁兼容性，具有较强的抗干扰能力。

· ●强大的远方装置管理功能,通过上位机可实现遥控、遥信、 遥调、遥测等功能。

· ●具有事件记录功能。可同时保存30条SOE记录，可记录事件的发生时间、类型及动作值。并具有掉电不丢失功能。

· ●完善的自检体系，包括对RAM、FLASH、定值及测量通道系数的正常值的检测。

· ●装置性价比高，体积小，特别适合于分散安装在开关柜环网柜上。

· ●装置适用于10kV、6kV保护。

 3.功能

· 3.1 ●保护功能

· SYK系列可实现多种保护功能，如：三段式电流保护，反时限过流保护，零序过电流保护，负序过流保护，低电压保护，过电压保护，过负荷保护，备自投，备自复，后加速，温度保护，瓦斯保护，接地告警，控制回路断线告警，零序过压告警，PT 断线报警，三相一次重合闸，低频减载等。

· 3.2 ●控制功能

· 可以通过上位机遥控操作各类可控开关设备，如断路器的分合闸操作等。

· 3.3 ●测量功能

· 全部电量的测量采用交流采样获得，采样元件采用精密电压电流传感器，体积小，重量轻，精度高，可以测量回路的相电压(Ua、Ub、Uc)或线电压(Uab、Ubc、Uca)，测量电流(Ia、Ic)保护电流(IaB、IbB、IcB)，零序电压(U0)，零序电流(I 0)，有功功率(P)，无功功率(Q)，有功电度(积分电度APh)、无功电度(积分电度AQh)。可以根据需要整定CT、PT变比，直接显示一次、二次实际值。

· 3.4 ●开入量检测功能

· SYK系列具有最多12路开入量输入端，并将其状态量上传，均可根据用户需要设定。

· 3.5 ●远方管理功能

· SYK系列具有RS485通信接口，以太网通讯接口,各功能单元可与主控计算机(或通讯管理机)进行通讯，从而实现信息的远方传送和交换。通过主控计算机(或通讯管理机)还可实现对保护装置定值的远方查询、整定功能以及对装置的远方控制功能。

· 3.6 ●事件记录功能

· SYK系列具有30个事件记录功能，可自动记录事件的发生时间、类型。其时间记录的分辨率小于2 毫秒，并且具有掉电不丢失功能。

· 3.7 ●保护SOE记录功能

· SYK系列设置了SOE记录功能，可显示保护的动作类型、动作值、动作时间，使用户一目了然。
