1、正常工作条件

周围空气温度： 上限 +40℃， 下限 -30℃。

海拔：设备安装场所的最大海拔高度不大于1000m。

湿度

相对湿度：日平均值不大于95%;月平均值不大于90%;

饱和蒸气压：日平均值不大于2.2×10-3 Mpa，月平均值不大于1.8×10-3 Mpa。

地震：地震烈度不超过8度。

周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

2、特殊工作条件

在超过GB3906和本技术条件规定的正常的环境条件下使用时，由用户和制造厂协商

额定参数

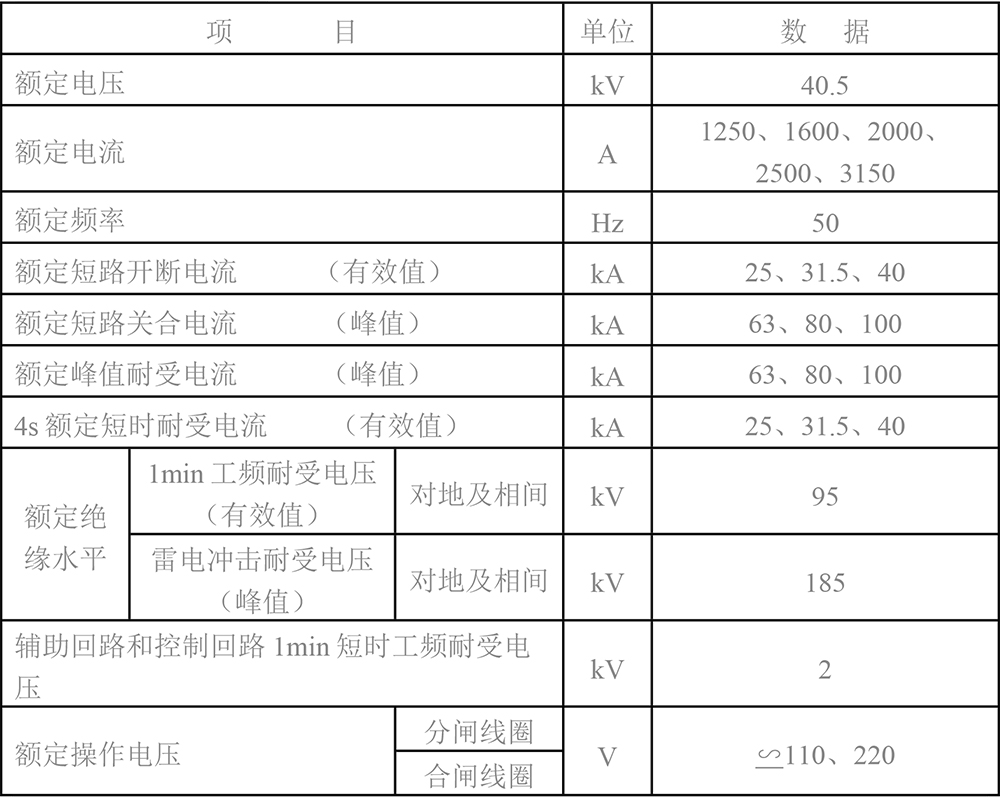

开关设备的额定参数

防护等级

开关设备外壳的防护等级为IP4X，隔室间的防护等级为IP2X，且当断路器室门打开时，断路器室的防护等级仍可达到IP2X。既未打开门时，能够阻挡直径或宽厚大于1mm的导线、带或直径超过1mm的其它物体伸入柜体。断路器室门打开后，能够阻挡直径大于12mm的固体，手指或长度不超过80mm类似物体接近带电部分和触及运动部分。盖板不使用工具应不能打开、拆下或移动。门和盖板如设有通风孔、排气孔、观察窗，应具有于外壳相同的防护等级和足够的机械强度。

3.设计结构和要求

产品的设计和结构应符合国家标准GB3906中对户内交流金属铠装移开式开关设备的要求，开关柜所有金属零件应有防锈、防腐蚀措施。

1、可靠性、安全性

开关柜的外壳和各功能单元的隔板均采用敷铝锌板栓接而成，且各隔室相互隔离，在手车室、母线室和电缆室的上方设有压力释放装置，当断路器室或电缆室发生内部故障时，顶部装设的压力释放的金属板将被自动打开，放出压力及气体，以确保开关和操作人员的安全。

2、接地方式及要求

a. 装在开关柜内各元件的接地应符合本身技术条件的规定。

b. 沿开关柜排列的宽度方向，应布设一公共接地导体，当导体为铜质时截面积应不小于150mm2,若不是铜质时，其截面积按GB3906附录F确定，该接地导体应该有一个供与接地系统相连的接线端子。

c. 接地导体的接线端子应是铜质的，其固定螺栓的直径应不小于12mm。

d. 开关柜的外壳应设有供接地的接线端子。

e. 接地导体的接线端子，其接触面不得小于400mm2，接线端子的附近应有接地符号。

f. 接地导体及接地导线应符合GB2681的规定。

g. 除主回路和辅助回路外，指定要接地的金属零件，也应直接或通过金属构件与接地系统相连接。

3、主要零部件、组件的质量要求及互换

手车根据用途分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的高度、深度统一，相同规格的手车能互换，手车在柜内有隔离位置、试验位置和工作位置。每一位置均有定位装置，以保证手车处于以上位置时，不能随便移动，而且移动手车时必须要解除联锁，使断路器手车在移动之前先分闸。手车在柜内到达的位置能从电气位置指示器或机械定位的装置指示或锁定。

4、手车从隔离位置、试验位置移动到工作位置过程中，装在母线室和电缆室内的静触头盒上的静触头隔板自动打开，反方向移动则完全关闭，从而保证操作人员不触及带电体，断路器手车能在开关柜门关闭的情况下被操作。

5、产品的设计和结构应满足联锁要求，能够：

a. 防止带负荷推拉断路器手车;

b. 防止误分、误合断路器;

c. 防止接地开关处在闭合位置时关合断路器;

d. 防止在带电时误合接地开关;

e. 防止误入带电隔室。
